极星生物SCR脱硝系统



2020-04-16 17:08:34

   荥经县极星生物科技有限公司采用了SCR脱硝系统,SCR脱硝系统主要由SCR催化反应器、氨气注入系统、烟气旁路系统、氨的储存和制备系统等组成。SCR催化反应器的布置方式,目前一般采用高尘布置方法,即布置在省煤器和空预器之间的高温烟道内。在该位置,烟气温度能够达到反应的温度。因此本期工程脱硝装置拟采用高尘布置方式。烟气在锅炉省煤器出口处被平均分为两路,每路烟气并行进入一个垂直布置的SCR反应器里,即每台锅炉配有二个反应器,烟气经过均流器后进入催化剂层。在烟气进入催化剂层前设有氨气注入系统,烟气与氨气充分混合后进行催化剂反应,脱去NOX。反应后的烟气进入空预器、电除尘器、引风机和脱硫装置后,排入烟囱。SCR反应器布置在空预器上方。

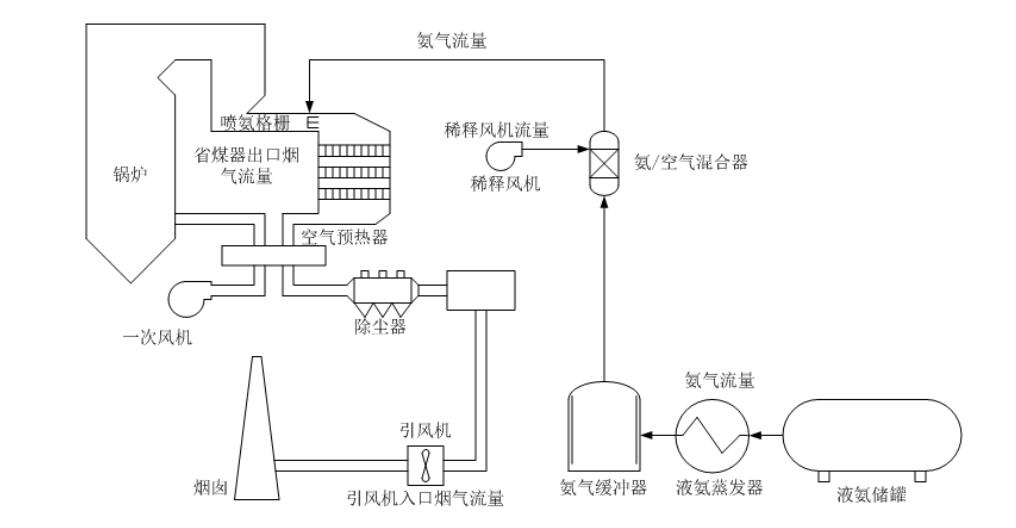

SCR脱硝系统流程图:

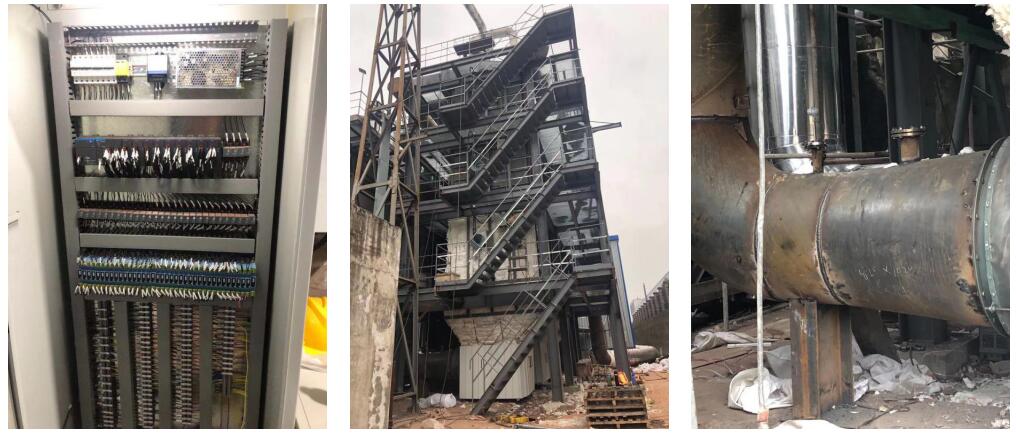

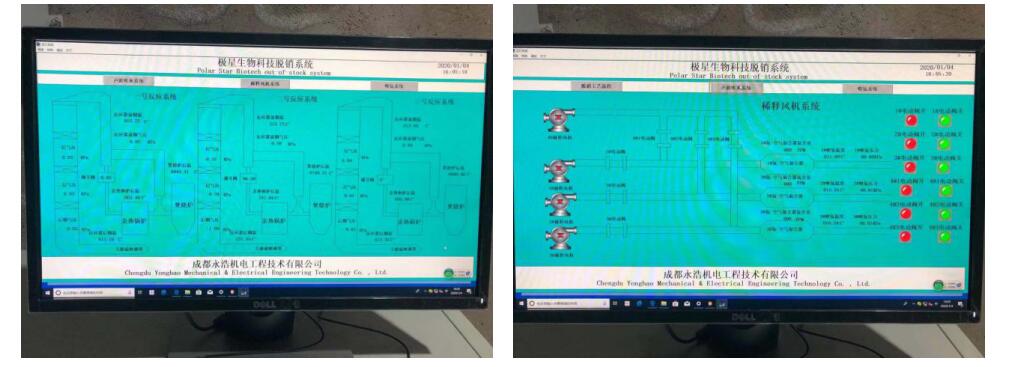

现场照片:
